Виды опор ЛЭП

Обычно виды опор ЛЭП разделяют на две категории. Чаще всего они могут быть:

• линии анкерные — в них провода крепятся в зажимах натяжного типа;

• промежуточные — провода крепятся в поддерживающих зажимах.

  Кроме того, опоры делятся на следующие типы:

• бетонная опора ЛЭП,

• опоры ЛЭП железобетонные,

• деревянные пропитанные опоры ЛЭП,

• опоры ЛЭП оцинкованные.

Самые, пожалуй, распространенные виды опор из этого списка — это железобетонные и деревянные. Остановимся на каждом из этих двух видов немного подробнее. И узнаем, в чем их ключевые особенности и отличия.

Деревянная опора — как правило, это одностоечные столбы. Основной материал, который используется для их изготовления — массивы лиственницы или сосны. Если для опоры необходимо сделать пасынок, то материалом для него может служить только сосна. Однако при условии, если мощность линии от 35 до 110 кВ, для них устанавливаются двухстоечные опоры, похожие внешне на букву «П». И в любом случае для каждой опоры (с одной или двумя стойками) в качестве дополнительных комплектующих применяются: траверсы, подвесные гирлянды и раскосы.

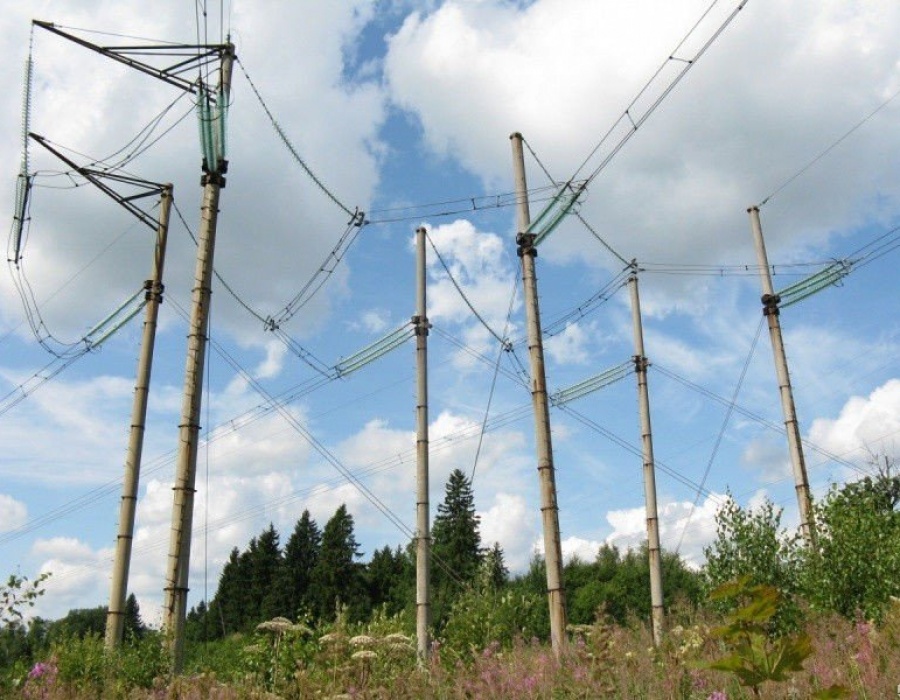

Железобетонная опора — обычно бывает в одну стойку (одностоечная), при этом она может не иметь оттяжек или, если они все таки есть, то уходят к земле. Непосредственно сама опора состоит из железобетонного ствола, из защищающего от грозы троса, который для каждой опоры снабжен специальным заземлителем для защиты столбов от попадания молний. Кроме того, дополнительными элементами у железобетонных опор являются: траверсы, тяги, стойки тросов.

Устанавливают каждый из данных видов столбов с помощью специального оборудования для опор ЛЭП. В частности, это бурильно-крановые машины, буровые станки, крано-буровые установки шнекового бурения и многое другое. Все будет зависеть от того, насколько сложными предполагаются работы.

Если говорить о количестве цепей в линиях электропередач, то они делятся на три вида: одноцепные, двухцепные опоры ЛЭП и многоцепные. Количество цепей будет определяться схемой энергоснабжения. И происходит это в зависимости от того, какая будет передаваться мощности, каково планируется напряжения и т.д.
Также важно помнить, что для каждой опоры ЛЭП обозначение будет свое обозначение опор ЛЭП. В частности, на схеме обозначение опор ЛЭП может быть буквенным. Например:

А — анкерная линия;
К — концевая линия;
О — ответвительная линия и так далее. Как правило, обозначение состоит из одной или двух-трех первых начальных букв каждого слова в сочетании (ПУА — переходная угловая анкерная линия, ПП — переходная промежуточная линия и прочее).

Нумерация опор ЛЭП

На нумерацию опор есть соответствующий регламент. Но не всегда ему получается следовать, когда дело доходит до нумерации на местности. Происходить это может потому, что паспорт воздушных линий с нумерацией может изготавливаться не по исполнительной документации, а по проектной. Более того, в процессе эксплуатации его могут не обновлять. Все это приведет к тому, что состояние опор на местности в документации будет не соответствовать действительности. Что повлечет за собой определенные сложности.

Поэтому, чтобы не произошло ничего подобного, необходимо регулярно производить обследование опор ЛЭП.

Обследование опор ЛЭП

Это особый вид экспертизы, который нужен оценивания технического состояния ЛЭП, чтобы определить, насколько хорошо они могут использоваться в работе.
Как правило, в обследование включают следующие элементы: фундамент, опору, тросы, оттяжки, изоляцию, арматуру и т.д.
